麻豆福利视频--氟塑料襯裏蝶閥的結構與設計

隨著現代石油化工工業的快速發展，早先年出現的襯橡膠、搪瓷閥門已不能滿足日新月異的工業需要。人們在不斷的尋求最經濟、最合理最低碳的方法來解決這些工業需要，因此出現了各種材料的襯裏閥門，其中氟塑料襯裏閥門是襯裏閥門中的一朵奇葩。

氟塑料襯裏蝶閥的結構與設計

1.閥體 2.閥座襯裏層 3.蝶板襯裏層 4.蝶板 5.O型密封圈 6.防塵密封圈 7.驅動裝置

雙法蘭式連接蝶閥

結構及主要零件名稱

　氟塑料襯裏喋閥的結構及主要零件名稱如圖1和圖2所示。

1.閥體 2.閥座襯裏層 3.蝶板襯裏層 4.蝶板 5.O型密封圈 6.防塵密封圈 7.手柄

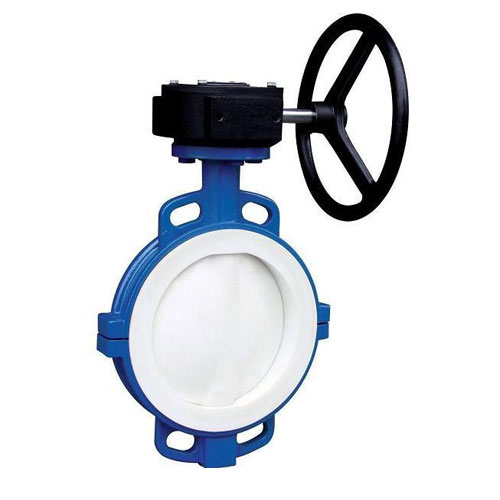

對夾式連接蝶閥

適用範圍

　公稱壓力確定為≤PN16。氟塑料的承受壓力最高可達到2.5MPa，選公稱壓力PN16為保險值。公稱尺寸選定DN50～1200。襯裏蝶閥最小公稱尺寸為DN50，最大公稱尺寸DN1200，也有做到1200以上的。

　適用溫度：按所選用的不同材料(金屬材料和非金屬材料)能承受的溫度綜合評定。如鋼製襯氟塑料(WCB+F46)材料，使用溫度為-29℃～150℃。限定最高值不超過150℃。

　適用介質：低黏度酸、堿類腐蝕性介質。主要指酸性、堿性、有機和無機溶劑等強腐蝕性介質。低黏度是相對濃度較高的顆粒狀介質而言，氟塑料襯裏閥門應盡量避免使用固體顆粒的介質。

結構長度與法蘭尺寸

　氟塑料襯裏蝶閥結構長度和法蘭尺寸，按鋼製閥門的相關標準和行業標準執行。結構長度按GB/T12221-2005標準中表10的規定，不論是雙法蘭連接的結構長度還是對夾連接結構長度，均優先按短係列選用。如用戶有要求，按合同協議選用其他結構長度。結構長度包括法蘭密封麵襯氟塑料厚度。法蘭連接尺寸一般按GB/T9113.1的規定。如用戶有要求，可按其他的法蘭標準設計製造。並限製在法蘭端和卡箍連接，不允許采用焊接端連接。因為焊接連接會損壞襯裏層而影響產品質量。
